Ya hemos establecido que la fase de diseño define el «cómo» de nuestra aplicación. Hoy, vamos a centrarnos en una herramienta esencial de esta fase, especialmente si trabajáis (¡y lo haréis!) con lenguajes Orientados a Objetos como Java: el Diagrama de Clases UML.
Pensad en él como el plano detallado de un edificio: no solo muestra las habitaciones (clases), sino también qué hay dentro de ellas (atributos) y qué puedes hacer en ellas (métodos), además de cómo se conectan las distintas habitaciones (relaciones). Es la representación estática de la estructura de vuestro sistema.
¿Qué es un diagrama de clases y por qué es tan importante?
Un Diagrama de Clases es un tipo de diagrama de estructura UML que describe la estructura de un sistema mostrando sus clases, sus atributos, sus operaciones (o métodos) y las relaciones entre los objetos.
«Vale, pero ¿por qué invertir tiempo en dibujarlo?», podríais preguntar. ¡Buena pregunta! Los diagramas de clases son cruciales porque:
- Modelan la Estructura Estática: Son la principal forma de visualizar, especificar y documentar la estructura de un sistema orientado a objetos antes de escribir código.
- Facilitan la Comprensión: Un diagrama claro ayuda a todo el equipo (y a tu yo futuro) a entender cómo está organizado el código.
- Son una representación visual para el Desarrollo: Sirven como guía directa para los programadores al implementar las clases en Java, C#, Python, etc.
- Detectan Problemas Temprano: Permiten identificar posibles problemas de diseño (acoplamiento excesivo, falta de cohesión, etc.) antes de que se conviertan en código difícil de cambiar.
- Mejoran la Comunicación: Proporcionan un lenguaje común y visual para discutir el diseño entre desarrolladores, analistas y arquitectos.
- Documentan el Sistema: Son una parte vital de la documentación técnica.
Anatomía de un diagrama de clases
Un diagrama de clases se compone de varios elementos clave:
1. Clase
Representa un concepto, una entidad o una «cosa» del dominio del problema o de la solución. Se dibuja como un rectángulo dividido en tres compartimentos (aunque a veces se omiten los inferiores si no son necesarios en ese momento):
- Compartimento Superior: Nombre de la Clase (sustantivo, en singular, primera letra en mayúscula).
- Compartimento Medio: Atributos (variables o propiedades de la clase).
- Compartimento Inferior: Operaciones (métodos o funciones de la clase).
@startuml
class Coche {
' Atributos
- marca: String
- modelo: String
- velocidadActual: int
--
' Métodos
+ acelerar(incremento: int): void
+ frenar(decremento: int): void
+ getVelocidadActual(): int
}
@enduml
2. Atributos
Representan las propiedades o características de una clase. Describen el estado de un objeto de esa clase.
- Sintaxis: visibilidad nombreAtributo: Tipo [= valorInicial]
- Visibilidad: Controla el acceso al atributo (encapsulación).
- + Public: Accesible desde cualquier lugar.
- – Private: Accesible solo desde dentro de la propia clase. (¡La más común para atributos!)
- # Protected: Accesible desde la propia clase y sus subclases.
- ~ Package (o default en Java): Accesible desde clases del mismo paquete.
- Ejemplo: – matricula: String – numeroPuertas: int = 5
3. Operaciones (Métodos)
Representan el comportamiento de una clase, las acciones que un objeto de esa clase puede realizar.
- Sintaxis: visibilidad nombreMetodo(parametro1: Tipo1, parametro2: Tipo2, …): TipoRetorno
- Visibilidad: Igual que en los atributos (+, -, #, ~). Los métodos públicos definen la interfaz de la clase.
- Parámetros: Los datos que necesita el método para ejecutarse.
- TipoRetorno: El tipo de dato que devuelve el método (void si no devuelve nada).
- Ejemplo: + calcularNomina(horasExtra: int): double + enviarEmail(destinatario: String, asunto: String, cuerpo: String): boolean
4. Relaciones
Son las conexiones entre las clases, mostrando cómo interactúan o se relacionan los objetos. ¡Aquí está la miga!
Asociación
- Qué es: Una relación estructural general que indica que objetos de una clase están conectados o relacionados con objetos de otra clase. Es la relación más común.
- Representación: Línea continua entre clases. Puede tener:
- Nombre de la Asociación: Describe la relación (opcional).
- Roles: Indican el papel que juega cada clase en la relación (opcional).
- Multiplicidad: Indica cuántos objetos de una clase pueden estar relacionados con un objeto de la otra clase (ej: 1, * (muchos), 0..1 (cero o uno), 1..* (uno o muchos)). ¡Muy importante!
- Navegabilidad: Una flecha indica si se puede «navegar» (acceder) de una clase a la otra.
- PlantUML: ClaseA — ClaseB (simple), ClaseA «rolA» — «rolB» ClaseB : nombreAsoc, ClaseA «1» — «*» ClaseB.
Agregación (Asociación «tiene-un» débil)
- Qué es: Un tipo especial de asociación que representa una relación «todo-parte», donde las partes pueden existir independientemente del todo. El todo «tiene» partes.
- Representación: Línea continua con un rombo hueco del lado del «todo».
- Analogía: Un Departamento tiene Profesores. Si el departamento desaparece, los profesores pueden seguir existiendo (quizás en otro departamento).
- PlantUML: Todo o– Parte
Composición (Asociación «tiene-un» fuerte)
- Qué es: Un tipo más fuerte de agregación donde las partes no pueden existir sin el todo. Si el todo se destruye, las partes también. El todo es responsable de la creación y destrucción de sus partes.
- Representación: Línea continua con un rombo relleno del lado del «todo».
- Analogía: Una Factura tiene LineasDeFactura. Si se elimina la factura, sus líneas no tienen sentido por sí solas.
- PlantUML: Todo *– Parte
Herencia (Generalización/Especialización)
- Qué es: Representa una relación «es-un-tipo-de». Una subclase (clase hija) hereda atributos y métodos de una superclase (clase padre), y puede añadir los suyos propios o modificar los heredados.
- Representación: Línea continua con una flecha triangular hueca apuntando a la superclase.
- Analogía: Perro es un tipo de Animal. Coche y Moto son tipos de Vehiculo.
- PlantUML: Superclase <|– Subclase
Realización (Implementación de Interfaces)
- Qué es: Indica que una clase implementa (proporciona el código para) las operaciones definidas en una interfaz. Una interfaz define un contrato (métodos que deben implementarse) pero no la implementación.
- Representación: Línea discontinua con una flecha triangular hueca apuntando a la interfaz. La interfaz a menudo se marca con <<interface>> o se representa con un círculo (notación «lollipop», menos común en diagramas de clases puros).
- Analogía: La clase ReproductorMP3 implementa la interfaz Reproducible.
- PlantUML: Interfaz <|.. ClaseImplementadora o (Interfaz) <|.. ClaseImplementadora
Ejemplos con PlantUML
PlantUML nos permite generar estos diagramas escribiendo texto. ¡Vamos a ver cómo!
Ejemplo 1: Clase Simple
@startuml
class Usuario {
-idUsuario: int
-nombreUsuario: String
-email: String
#claveHasheada: String
+login(pass: String): boolean
+registrar(): void
-validarEmail(): boolean
}
@enduml
Ejemplo 2: Asociación con Multiplicidad
Un Pedido contiene varios Productos, y un Producto puede estar en varios Pedidos.
@startuml
class Pedido {
-idPedido: String
-fecha: Date
+calcularTotal(): double
}
class Producto {
-idProducto: int
-nombre: String
-precio: double
}
' Asociación N-M (Muchos a Muchos)
Pedido "*" -- "*" Producto
@enduml
Ejemplo 3: Agregación
Un Equipo de fútbol está compuesto por Jugadores.
@startuml
class Equipo {
-nombre: String
}
class Jugador {
-nombre: String
-posicion: String
}
' Un equipo tiene 11 o más jugadores (ej. 11..25)
' Un jugador pertenece a 0 o 1 equipo en este contexto
Equipo "1" o-- "11..*" Jugador
@enduml
Ejemplo 4: Composición
Un Libro se compone de Capítulos.
@startuml
class Libro {
-titulo: String
-isbn: String
}
class Capitulo {
-numero: int
-titulo: String
}
' Un libro tiene 1 o más capítulos
' Un capítulo pertenece exactamente a 1 libro
Libro "1" *-- "1..*" Capitulo
@enduml

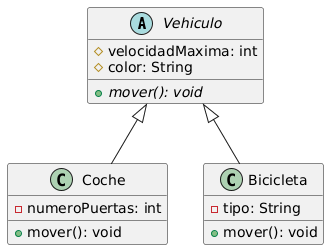

Ejemplo 5: Herencia
Coche y Bicicleta son tipos de Vehiculo.
@startuml
abstract class Vehiculo {
#velocidadMaxima: int
#color: String
+{abstract} mover(): void
}
class Coche {
-numeroPuertas: int
+mover(): void
}
class Bicicleta {
-tipo: String ' Montaña, Carretera...
+mover(): void
}
Vehiculo <|-- Coche
Vehiculo <|-- Bicicleta
@enduml
Nota: abstract class y {abstract} mover(): void indican que la clase Vehiculo es abstracta y tiene un método abstracto que las subclases deben implementar.

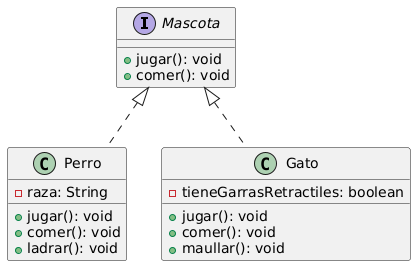

Ejemplo 6: Realización de Interfaz
Perro y Gato implementan la interfaz Mascota.
@startuml
interface Mascota {
+jugar(): void
+comer(): void
}
class Perro {
-raza: String
+jugar(): void
+comer(): void
+ladrar(): void
}
class Gato {
-tieneGarrasRetractiles: boolean
+jugar(): void
+comer(): void
+maullar(): void
}
Mascota <|.. Perro
Mascota <|.. Gato
@enduml
Del Diagrama al Código
Lo genial de los diagramas de clases es su traducción casi directa a código OO. Tomemos el Ejemplo 1 (Usuario):
public class Usuario {
private int idUsuario;
private String nombreUsuario;
private String email;
protected String contraseñaHasheada; // protected es '#'
public boolean login(String pass) {
// Lógica para comprobar la contraseña hasheada
return false; // Placeholder
}
public void registrar() {
// Lógica para registrar al usuario
if (validarEmail()) {
// ... guardar usuario ...
}
}
private boolean validarEmail() {
// Lógica para validar el formato del email
return true; // Placeholder
}
// Getters y Setters (normalmente no se dibujan en el diagrama
// a menos que aporten información relevante)
public String getNombreUsuario() {
return nombreUsuario;
}
public void setNombreUsuario(String nombreUsuario) {
this.nombreUsuario = nombreUsuario;
}
// ... otros getters/setters ...
}
¡Ves la conexión directa! Visibilidad, tipos, nombres, parámetros… todo encaja.
Consejos para crear buenos diagramas de clases
- Claridad sobre Complejidad: No intentes meter todas las clases de tu sistema en un único diagrama gigante. Divídelo por módulos o funcionalidades.
- Enfócate en lo Importante: Muestra solo los atributos y métodos relevantes para el contexto del diagrama. No es necesario listar todos los getters y setters si no aportan claridad.
- Nombres Significativos: Usa nombres claros y consistentes para clases, atributos y métodos.
- Usa las Relaciones Correctamente: Entiende bien la diferencia entre asociación, agregación, composición y herencia. ¡Es clave!
- Revisa y Refina: El diseño es iterativo. Tu diagrama de clases evolucionará a medida que entiendas mejor el problema.
Conclusión: ¡tu código tiene forma!
Los diagramas de clases son una herramienta poderosísima en el diseño orientado a objetos. Te permiten visualizar, planificar y comunicar la estructura de tu software antes de escribir una sola línea de código (bueno, ¡excepto el código PlantUML!). Dominarlos te convertirá en un desarrollador más organizado, eficiente y capaz de crear sistemas robustos y mantenibles.
Ahora te toca a ti: ¡coge un problema sencillo (como modelar una biblioteca, una tienda o un videojuego simple) y empieza a dibujar tus propios diagramas de clases con PlantUML!
¿Qué relaciones te parecen más complicadas? ¿Tienes algún truco para que tus diagramas sean más claros? ¡Comparte tus experiencias en los comentarios! 👇
