Ya hemos diseñado los planos de nuestro diseño con los Diagramas de Clases, definiendo las clases y sus atributos. Pero aún nos falta definir qué van a hacer realmente esas clases y cómo. Para ello vamos a explorar los Diagramas de Secuencia UML. Si el diagrama de clases es el plano estático, el diagrama de secuencia es como la coreografía o el guion detallado de una escena específica. Muestra cómo los objetos (instancias de nuestras clases) interactúan entre sí a lo largo del tiempo para realizar una tarea o completar un caso de uso. ¡Es donde vemos nuestras clases colaborar!
¿Qué Son Exactamente los Diagramas de Secuencia?
Un Diagrama de Secuencia es un tipo de diagrama de interacción UML que se centra en el orden temporal de los mensajes intercambiados entre objetos. Muestra, paso a paso:
- Qué objetos participan en una interacción específica.
- Qué mensajes (llamadas a métodos) se envían entre ellos.
- En qué orden se envían esos mensajes.
Son una herramienta dinámica fundamental para entender el flujo de control dentro de una funcionalidad concreta.
¿Por Qué Necesito Dominar los Diagramas de Secuencia?
Crear y entender diagramas de secuencia es vital porque:
- Visualizan la Lógica: Hacen tangible y fácil de seguir el flujo de ejecución de un caso de uso o una operación compleja. «¿Qué pasa cuando el usuario pulsa ‘Login’?» Un diagrama de secuencia te lo muestra.
- Detallan Casos de Uso: Son la forma perfecta de traducir los pasos descritos en una Descripción de Caso de Uso a interacciones concretas entre objetos.
- Valida el Diseño de Clases: Te ayudan a verificar si las clases que has identificado tienen los métodos necesarios y si las relaciones entre ellas tienen sentido en la práctica. «¿Necesita la clase ControladorLogin llamar a un método validarCredenciales en la clase ServicioAutenticacion? ¡Añadámoslo al diagrama de clases!».
- Diseño de APIs e Interfaces: Son geniales para definir cómo diferentes componentes o servicios interactuarán entre sí.
- Facilitan la depuración: Entender la secuencia esperada de llamadas ayuda a diagnosticar dónde se rompe un flujo cuando algo va mal.
- Favorecen una comunicación clara: Son mucho más fáciles de entender que leer líneas y líneas de código para seguir un flujo.
Anatomía de un Diagrama de Secuencia
Los diagramas de secuencia tienen sus propios elementos gráficos: línea de vida (lifeline), barra de activación (o foco de control), mensaje, fragmentos combinados y creación y destrucción de objetos. Veámoslos uno a uno.
Línea de Vida
- Representa a un participante en la interacción (generalmente un objeto instancia de una clase).
- Se dibuja como una línea discontinua vertical bajo el participante.
- El participante se muestra como un rectángulo con el nombre del objeto y/o clase (nombreObjeto:NombreClase). Si el nombre del objeto no es relevante, se usa solo :NombreClase.
- PlantUML: participant «nombreObjeto:NombreClase» as Alias o simplemente participant :NombreClase. Los actores (actor ActorNombre) también pueden iniciar secuencias.
Activación
- Aparece como un rectángulo estrecho sobre la línea de vida.
- Indica el período durante el cual el objeto está ejecutando una operación (está «activo»).
- La longitud de la barra sugiere la duración relativa de la activación.
- PlantUML: Se manejan automáticamente con activate y deactivate.
Mensaje
- Representa la comunicación entre objetos. Generalmente, una llamada a un método.
- Se dibuja como una flecha entre las líneas de vida de los objetos emisor y receptor.
- Tipos comunes:
- Mensaje Síncrono: El emisor espera una respuesta antes de continuar. Flecha con punta rellena. (La más común).
- Mensaje Asíncrono: El emisor no espera respuesta y continúa inmediatamente. Flecha con punta abierta.
- Mensaje de Respuesta: Indica el retorno de un mensaje síncrono. Flecha discontinua con punta abierta, de vuelta al emisor. (PlantUML a menudo lo infiere).
- Auto-Mensaje: Un objeto se envía un mensaje a sí mismo (llama a uno de sus propios métodos). Flecha que sale y vuelve a la misma línea de vida.
- PlantUML: Emisor -> Receptor: nombreMetodo(params), Emisor ->> Receptor: mensajeAsincrono(), Receptor –> Emisor: valorRetorno.
Fragmento Combinado
- Un rectángulo que encierra una porción del diagrama para mostrar lógica condicional, bucles, etc.
- Tiene un «operador» que define su tipo (ej: alt, opt, loop).
- Operadores comunes:
- alt (Alternativas): Muestra flujos alternativos mutuamente excluyentes (como un if-else). Separados por líneas discontinuas.
- opt (Opcional): Muestra un fragmento que se ejecuta solo si se cumple una condición (como un if).
- loop (Bucle): Muestra un fragmento que se repite mientras se cumpla una condición.
- PlantUML: alt Condicion1, else Condicion2, end, opt Condicion, end, loop Condicion/Repeticiones, end.
Creación y Destrucción de Objetos:
- Creación: Un mensaje (a menudo llamado <<create>> o new) que apunta al rectángulo del participante que se está creando. La línea de vida empieza en ese punto.
- Destrucción: Una ‘X’ grande al final de la línea de vida, a menudo precedida por un mensaje <<destroy>>.
- PlantUML: create participant ObjetoNuevo, Emisor -> ObjetoNuevo: <<create>>, destroy ObjetoADestruir.
De Clases a Secuencias con PlantUML
Vamos a tomar un escenario común, como el Login de Usuario, y ver cómo las clases que podríamos haber identificado (ClienteUI, ControladorLogin, ServicioAutenticacion, RepositorioUsuario) interactúan.
Clases Implicadas (diagrama de clases muy simplificado, solo para ponernos en contexto):
@startuml
class ClienteUI {
+solicitarLogin()
}
class ControladorLogin {
+manejarSolicitudLogin(user: String, pass: String): boolean
}
class ServicioAutenticacion {
+autenticar(user: String, pass: String): boolean
}
class RepositorioUsuario {
+buscarUsuario(user: String): Usuario
+verificarPassword(usuario: Usuario, pass: String): boolean
}
hide empty members
ControladorLogin -> ServicioAutenticacion
ServicioAutenticacion -> RepositorioUsuario
ClienteUI -> ControladorLogin
@enduml

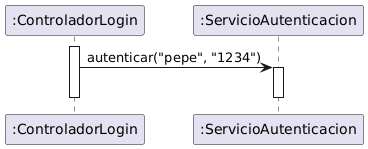

Ejemplo 1: Interacción Simple (Llamada Síncrona)
ControladorLogin pide al ServicioAutenticacion que autentique.
@startuml
participant ":ControladorLogin" as CTRL
participant ":ServicioAutenticacion" as AUTH
activate CTRL
CTRL -> AUTH: autenticar("pepe", "1234")
activate AUTH
' El servicio hace su trabajo...'
deactivate AUTH
deactivate CTRL
@enduml

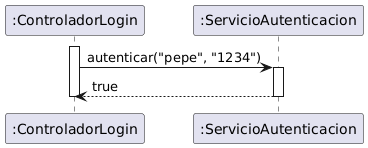

Ejemplo 2: Añadiendo Respuesta
El ServicioAutenticacion devuelve true o false.
@startuml
participant ":ControladorLogin" as CTRL
participant ":ServicioAutenticacion" as AUTH
activate CTRL
CTRL -> AUTH: autenticar("pepe", "1234")
activate AUTH
' ... el servicio trabaja ...
AUTH --> CTRL: true ' Respuesta: autenticación exitosa
deactivate AUTH
deactivate CTRL
@enduml

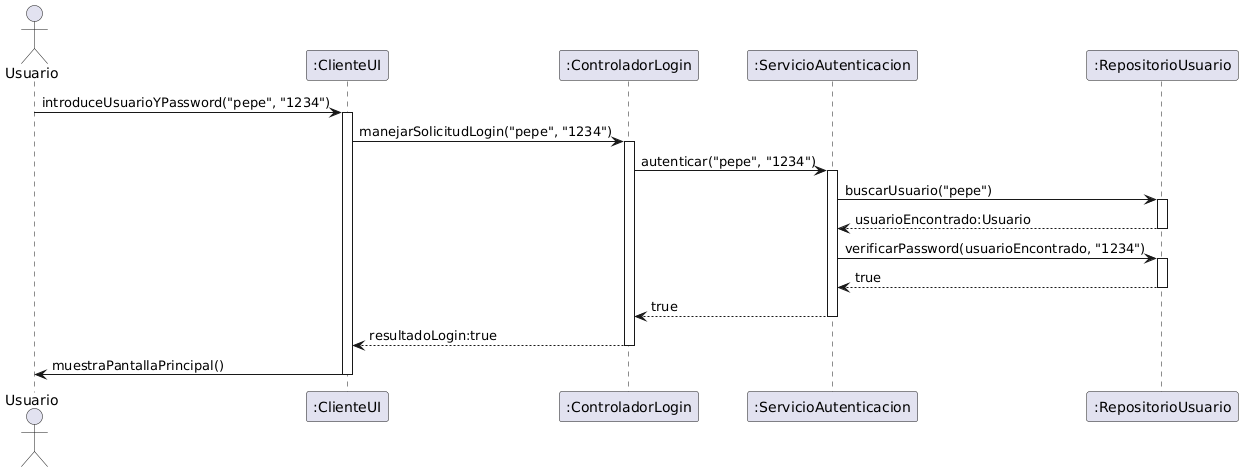

Ejemplo 3: Secuencia Completa (Login Exitoso)
Mostramos la interacción completa desde la UI hasta la BD (simplificado).
@startuml
actor Usuario
participant ":ClienteUI" as UI
participant ":ControladorLogin" as CTRL
participant ":ServicioAutenticacion" as AUTH
participant ":RepositorioUsuario" as REPO
Usuario -> UI: introduceUsuarioYPassword("pepe", "1234")
activate UI
UI -> CTRL: manejarSolicitudLogin("pepe", "1234")
activate CTRL
CTRL -> AUTH: autenticar("pepe", "1234")
activate AUTH
AUTH -> REPO: buscarUsuario("pepe")
activate REPO
REPO --> AUTH: usuarioEncontrado:Usuario
deactivate REPO
AUTH -> REPO: verificarPassword(usuarioEncontrado, "1234")
activate REPO
REPO --> AUTH: true ' Contraseña correcta
deactivate REPO
AUTH --> CTRL: true ' Autenticación OK
deactivate AUTH
CTRL --> UI: resultadoLogin:true
deactivate CTRL
UI -> Usuario: muestraPantallaPrincipal()
deactivate UI
@enduml

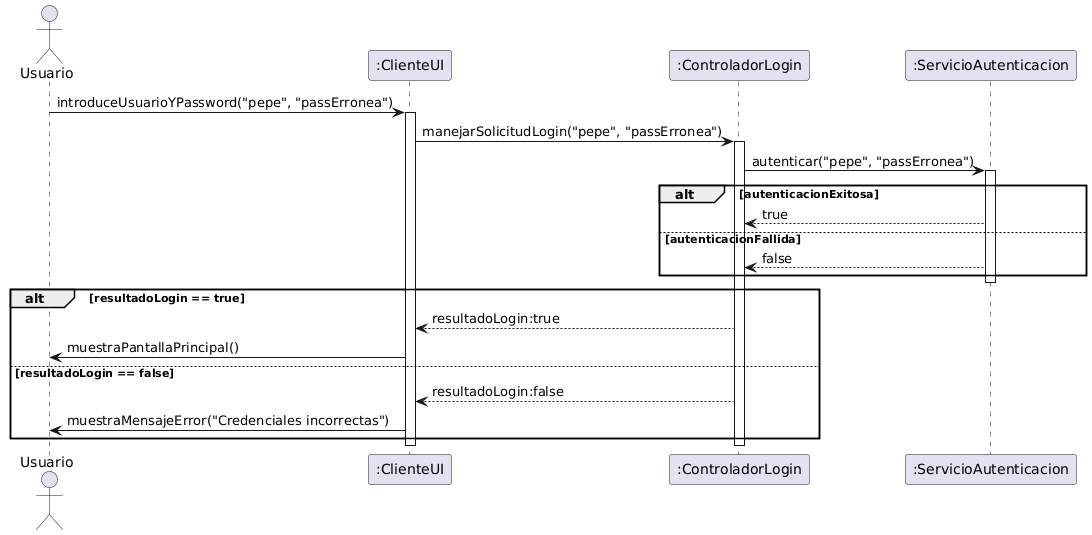

Ejemplo 4: Usando alt (Login Exitoso vs. Fallido)
Ahora modelamos las dos posibilidades: éxito o fallo.
@startuml
actor Usuario
participant ":ClienteUI" as UI
participant ":ControladorLogin" as CTRL
participant ":ServicioAutenticacion" as AUTH
Usuario -> UI: introduceUsuarioYPassword("pepe", "passErronea")
activate UI
UI -> CTRL: manejarSolicitudLogin("pepe", "passErronea")
activate CTRL
CTRL -> AUTH: autenticar("pepe", "passErronea")
activate AUTH
' ... Lógica interna de autenticación ...
alt autenticacionExitosa
AUTH --> CTRL: true
else autenticacionFallida
AUTH --> CTRL: false
end
deactivate AUTH
alt resultadoLogin == true
CTRL --> UI: resultadoLogin:true
UI -> Usuario: muestraPantallaPrincipal()
else resultadoLogin == false
CTRL --> UI: resultadoLogin:false
UI -> Usuario: muestraMensajeError("Credenciales incorrectas")
end
deactivate CTRL
deactivate UI
@enduml
(Nota: He simplificado la interacción con el Repositorio dentro de AUTH para claridad del alt)

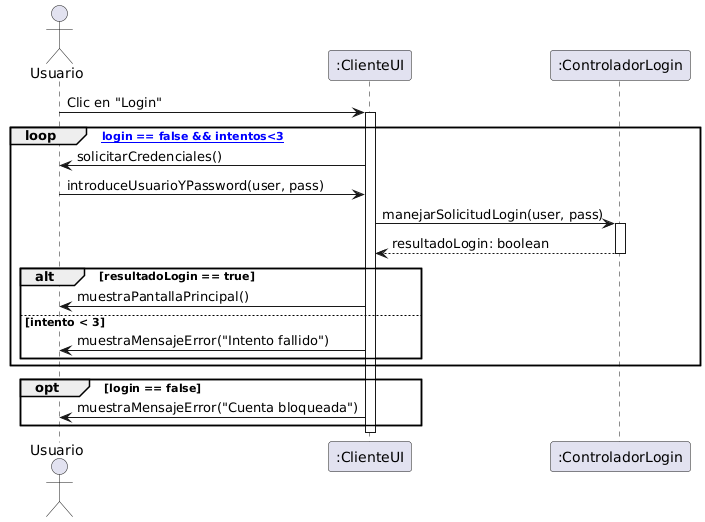

Ejemplo 5: Usando opt y loop (Ej: Intentos de Login)
Imaginemos que permitimos 3 intentos.
@startuml
actor Usuario
participant ":ClienteUI" as UI
participant ":ControladorLogin" as CTRL
Usuario -> UI: Clic en "Login"
activate UI
loop [mientras login == false && intentos<3]
UI -> Usuario: solicitarCredenciales()
Usuario -> UI: introduceUsuarioYPassword(user, pass)
UI -> CTRL: manejarSolicitudLogin(user, pass)
activate CTRL
CTRL --> UI: resultadoLogin: boolean
deactivate CTRL
alt resultadoLogin == true
UI -> Usuario: muestraPantallaPrincipal()
else intento < 3
UI -> Usuario: muestraMensajeError("Intento fallido")
end alt
end loop
opt login == false
UI -> Usuario: muestraMensajeError("Cuenta bloqueada")
end opt
deactivate UI
@enduml
Consejos para elaborar Diagramas de Secuencia efectivos
- Enfócate en UN escenario: Cada diagrama debe ilustrar un flujo específico (ej: el flujo principal de un caso de uso, o un flujo alternativo/excepción). No intentes meter todo en uno.
- Sé consistente: Usa los mismos nombres de clases y métodos que en tu Diagrama de Clases.
- Nombres de mensajes claros: Usa nombres de métodos significativos.
procesarPago()es mejor quehacerCosa(). - No te pases de detallado: Muestra las interacciones importantes, pero no necesitas detallar cada asignación de variable interna. Encuentra el nivel de abstracción adecuado.
- Izquierda a Derecha: Intenta colocar los participantes de forma que el flujo general vaya de izquierda a derecha si es posible (actor inicia a la izquierda).
- Usa Notas: Si algo necesita explicación extra, añade una nota (note left: … o note right: … en PlantUML).
Conclusión:
Los Diagramas de Secuencia son herramientas increíblemente útiles para pasar del diseño estático de las clases a entender cómo colaboran dinámicamente para lograr las funcionalidades del sistema. Te ayudan a validar tu diseño, a comunicarte con tu equipo y a tener una imagen clara de cómo funciona realmente tu código antes incluso de escribirlo por completo.
¡Ahora te toca practicar! Coge uno de los casos de uso que definiste, las clases que identificaste, y empieza a dibujar la secuencia de mensajes con PlantUML. ¡Verás cómo todo empieza a encajar!
¿Qué escenario te gustaría modelar con un diagrama de secuencia? ¿Te parecen útiles estos diagramas? ¡Cuéntamelo abajo! 👇
